RN/RNC型高精度活頂尖

通用頂尖

RN/RNC高精度活頂尖設計用于車削、磨削及其他加工方式。

我們的活頂尖由于軸承的應用和穩定的設計，可以精确地吸收高軸向和徑向載荷，在任何應用中表現都非常出色，尤其适用于端面驅動加工領域。

RN/RNC型可拆高精度活頂尖的優點

1.  承受高推力和高載荷；

2.  跳動範圍

車削：0.005 mm

磨削：0.003 mm

3.  可根據要(yào / yāo)求提高運行(háng / xíng)精度HQ；

4.  免維護：使用墊圈系統和終身潤滑的軸承；（墊圈系統由可變密封和鋼保護蓋組成）

5.  使用鎖緊螺母和墊片使拆裝便利，确保活頂尖能從尾架主軸套上安全、輕松地拆下。

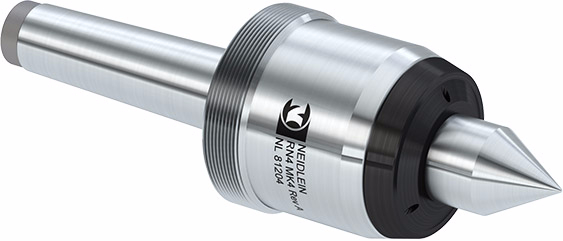

RN型高精度活頂尖（帶莫氏錐）

                        半硬質合金頭                                             全硬質合金頭

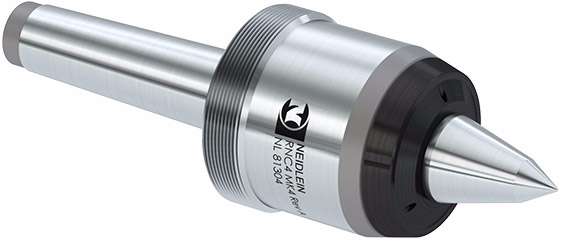

RNC型高精度活頂尖（帶莫氏錐）

                        全硬質合金頭

爲加工工具擴展工作空間。

技術參數

活頂尖

可換附件

鎖緊螺母、墊片

RNA型高精度活頂尖

靈活用于大型零件中心孔。

RNA型高精度活頂尖設計用于車削、磨削及其他加工方式。

RNA型可拆高精度活頂尖的優點

1.  承受高推力和高載荷；

2.  最大跳動: 0.01 mm；

3.  通過SK30短錐接口和圓柱螺釘可輕松更換中心錐體；

4.  免維護：使用墊圈系統和終身潤滑的軸承；（墊圈系統由可變密封和鋼保護蓋組成）

5.  使用螺母和墊片使拆裝便利，确保活頂尖能從尾架主軸套上安全、輕松地拆下。

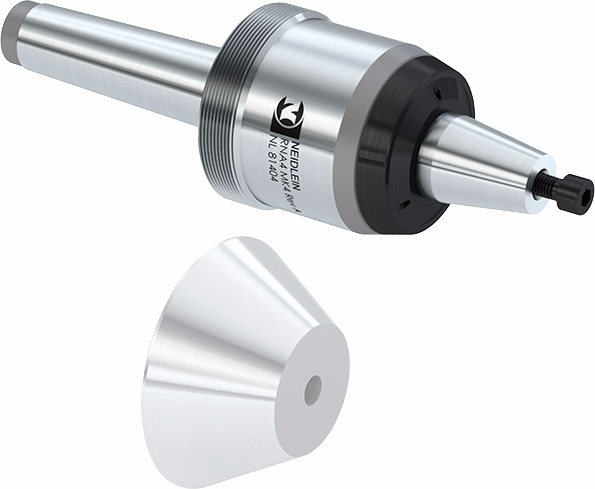

RNA型高精度活頂尖（帶莫氏錐）

技術參數

活頂尖

可換附件

蘑菇頭

鎖緊螺母、墊片

RKA型高精度活頂尖

适用于中心孔徑大重型工件

RKA型高精度活頂尖專爲具有大型中心孔的重型工件而設計。

模塊化的夾緊系統具有高度靈活性，可以用于夾持中心孔徑從Ø50到Ø460的工件。

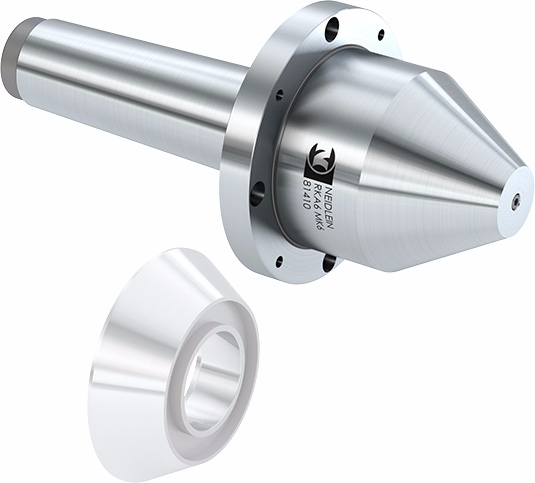

RKA型高精度活頂尖（帶基礎法蘭和莫氏錐）

技術參數

活頂尖

可換附件

中心錐體

鎖緊螺母

RNW型高精度活頂尖

通過使用不同可更換頂尖頭，夾持工件靈活性較高。

RNW型高精度活頂尖設計用于車削、磨削及其他加工方式。

模塊化的夾緊系統具有高度靈活性，可以用于夾持中心孔徑從Ø50到Ø460的工件。

RNW型可拆高精度活頂尖的優點

1.  承受高推力和高載荷；

2.  最大跳動: 0.01 mm；

3.  使用平頭扳手和開口扳手或Tommy杆輕松更換可更換頂尖頭；

4.  免維護：使用墊圈系統和終身潤滑的軸承；（墊圈系統由可變密封和鋼保護蓋組成）

5.  使用螺母和墊片使拆裝便利，确保活頂尖能從尾架主軸套上安全、輕松地拆下。

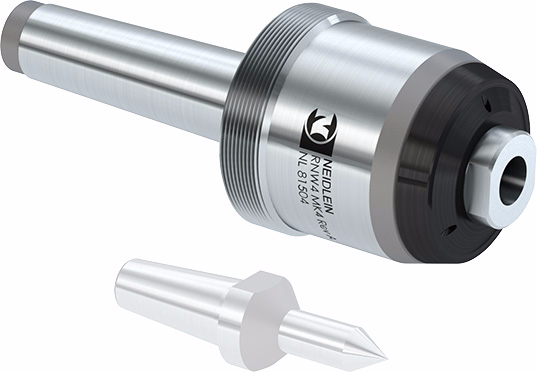

RNW型高精度活頂尖（帶莫氏錐）

技術參數

活頂尖

可換附件

可更換頂尖頭

鎖緊螺母

RNF/RNCF型高精度活頂尖

彈簧力加載的活頂尖

RNF高精度活頂尖特别适用于轉塔，手動尾座和工件有線性熱延伸的情況。

彈簧加載的移動主軸和刻度環能夠調節和/或編程獲得(dé / de / děi)各種軸向力。

RNF/RNCF型可拆高精度活頂尖的優點

1.  當液壓系統無法保證重複定位時，在轉塔和手動尾架中使用的活頂尖；

2.  如果工件存在線性熱延伸或者由加工過程引起延伸是的，此頂尖可補償；

3.  跳動精度：0.003 mm；

4.  免維護：使用墊圈系統和終身潤滑的軸承；

5.  通過刻度環及外殼外側力獲得(dé / de / děi)軸向力。

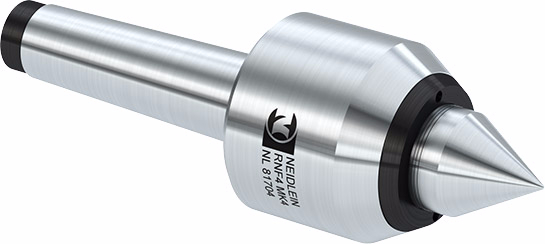

RNF型高精度活頂尖（帶莫氏錐）

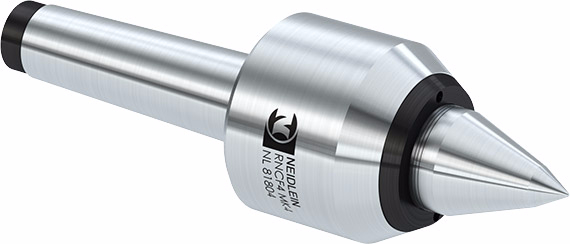

RNFC型高精度活頂尖（帶莫氏錐）

爲加工工具擴展工作空間。

技術參數

活頂尖

RNF/RNCF VDI型高精度活頂尖

帶VDI保持器由彈簧力加載的活頂尖

RNF / RNCF VDI型高精度活頂尖，适用于刀塔，特别适用于不帶尾架或副主軸的CNC機床。

彈簧加載的移動主軸和刻度環能夠調節和/或編程各種軸向力。

RNF/RNCF VDI型高精度活頂尖的優點

1.  當液壓系統無法保證重複定位時，在轉塔和手動尾架中使用的活頂尖；

2.  如果工件存在線性熱延伸或者由加工過程引起延伸是的，此頂尖可補償；

3.  跳動精度：0.003 mm；

4.  免維護：使用墊圈系統和終身潤滑的軸承；

5.  通過刻度環及外殼外側力獲得(dé / de / děi)軸向力。

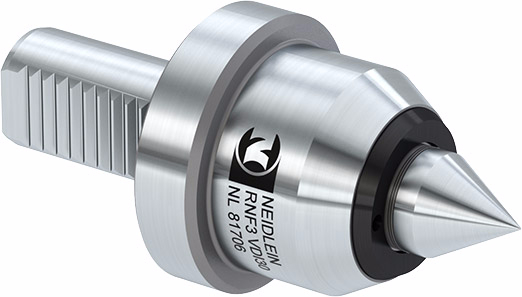

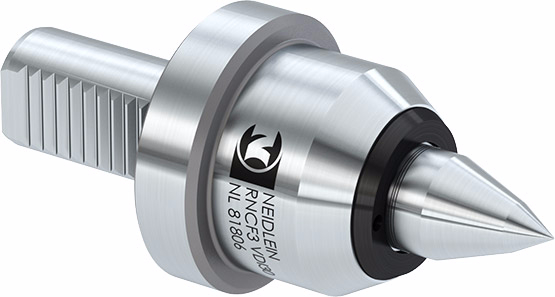

RNF VDI高精度活頂尖（帶VDI保持器）

RNFC VDI高精度活頂尖（帶VDI保持器）

爲加工工具擴展工作空間。

技術參數

活頂尖
