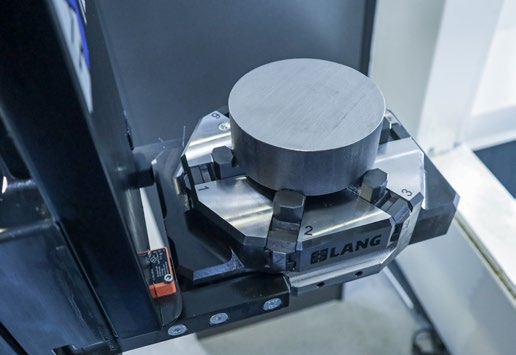

Vasto·Clamping銑車加工用多爪卡盤的全新升級
與Makro•4Grip圓柱件咬合式夾持系統一樣，Vasto•Clamping帶快換系統的多功能六爪卡盤也是爲夾緊圓柱形零件而設計開發(fā／fà)的。不同的是，Makro•4Grip通過預咬齒以實現齒形齧合來夾持圓柱類零件；而Vasto•clamp則是基于卡爪和工件的面接觸來夾緊圓柱形工件。
Vasto•Clamp多爪卡盤具備卡爪快換功能，卡爪的安裝和更換是通過一種創新的球鎖機構實現的，它提供了一個高剛性的堅固連接，且在安裝和更換卡爪時無需使用任何安裝工具。
|
|

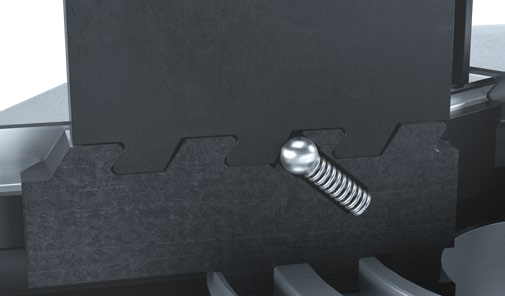

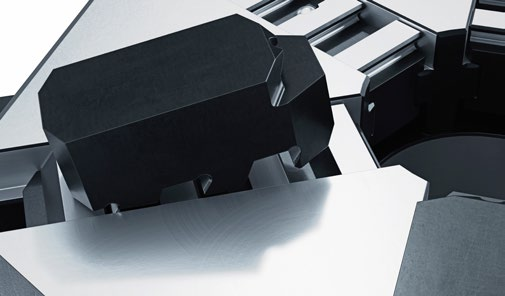

在不使用任何工具的情況下，依照定方向的原則由内而外，卡爪被鎖緊在滑座上。 | 彈簧通過鋼球頂住斜面，消除間隙，使卡爪與滑座精密貼合。 |
|
|

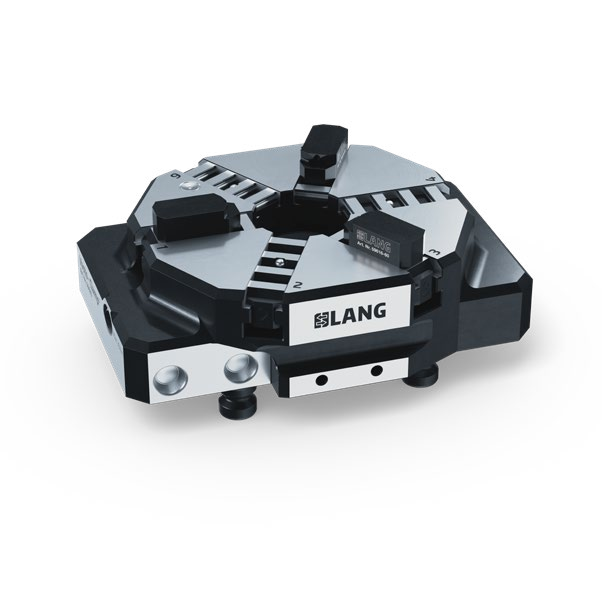

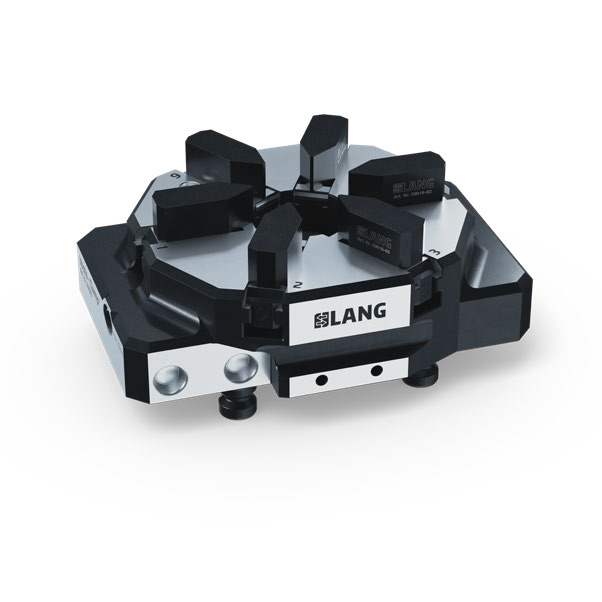

安裝了6隻軟爪的Vasto•Clamp卡盤 | 安裝了3隻硬爪的Vasto•Clamp卡盤 |

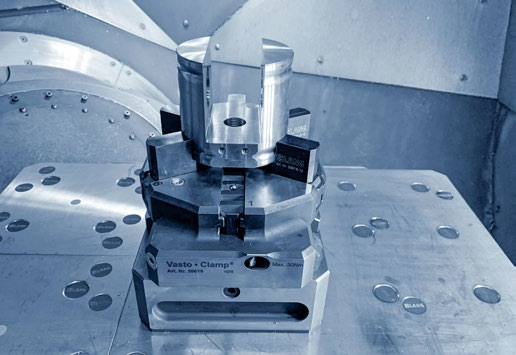

使用Vasto•Clamp多爪卡盤時可根據需要(yào / yāo)選配不同數量的卡爪，實現不同形狀工件和不同工藝要(yào / yāo)求的夾持過程。通過更換卡爪可以實現零件從原料到成品的各道工序的加工。Vasto•Clamp卡盤使用三爪夾持方案可以解決多數加工需求，而當遇到易變形零件時，則可采用六爪夾持方案，達到大大減少工件夾持變形的目的。
Vasto•Clamp卡盤配有零點定位快換接口，适用于LANG牌Quick•point 96零點快換單元，以及LANG RoboTrex自動化系統。
技術特點
|
|
→快速換爪的創新型機械結構 →不同的鉗口類型提供了不同的應用可能性 →自帶機械手夾持接口可在RoboTrex96自動上下料系統中使用 | →适用于Quick•Point®零定位快換闆 →高剛性鋼制盤體 →輕質結構，符合人體工程學 →鐵屑和冷卻液排放流暢 |
