1     Makro·Grip®預咬痕技術

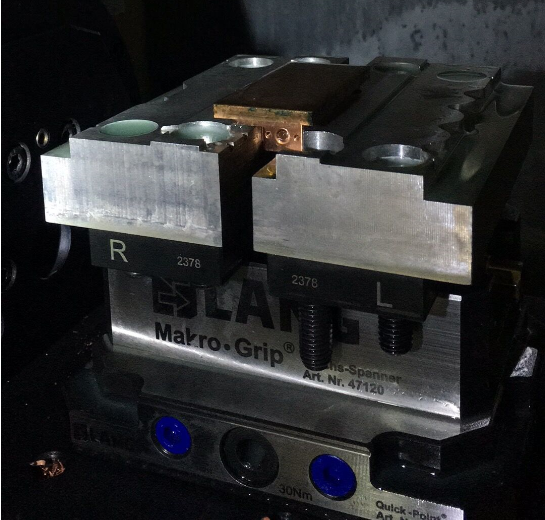

傳統虎鉗夾齒+工件齒痕	LANG牌虎鉗夾齒+工件齒痕

•    普通的虎鉗夾持工件靠工件與夾持面的摩擦力保證,所以需要(yào / yāo)足夠的夾持面才能保證夾持的穩靠性。咬合式夾持方式中，虎鉗鉗口和工件之間有嵌入關系，使得(dé / de / děi)工件在僅被夾持極少的情況下也能抵抗大的切削力，并且工件幾乎五面全部裸露出來,刀具可以自由的加工整個零件。

•    預咬痕技術與其他制造商的夾齒原理有根本不同：傳統的虎鉗必須用鋸齒狀的鉗口來完成雙重功能，即先嵌入材料再夾緊工件。鋸齒狀鉗口的夾持齒必須鋒利，但因此鉗口會非常易磨損，從而對夾持質量産生負面影響。對于柔軟、易變形的材料，夾持齒也容易失去夾持力，它們會受到機械加工力而與零件之間産生滑移。

•    工件在經過咬痕機預制齒痕後，齒痕剛好與配套的虎鉗鉗口齒一緻，夾緊穩靠，具有重複定位精度。

材料硬度 < HRC35 使用普通咬齒爪

硬度小于 35 HRC的材料，壓齒機對零件進行(háng / xíng)咬齒後，壓印齒痕和到位标記的輪廓清晰可見。到位标記的深度大約是0.1 毫米。壓印齒痕的深度應該大約是0.25毫米。

材料硬度 > HRC35使用高強度咬齒爪

硬度在 35HRC-45HRC 之間的材料,咬齒後，到位标記不可見。壓印齒痕的深度大約是0.15毫米。

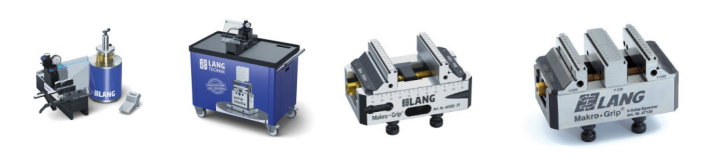

2    LANG牌  Workholding

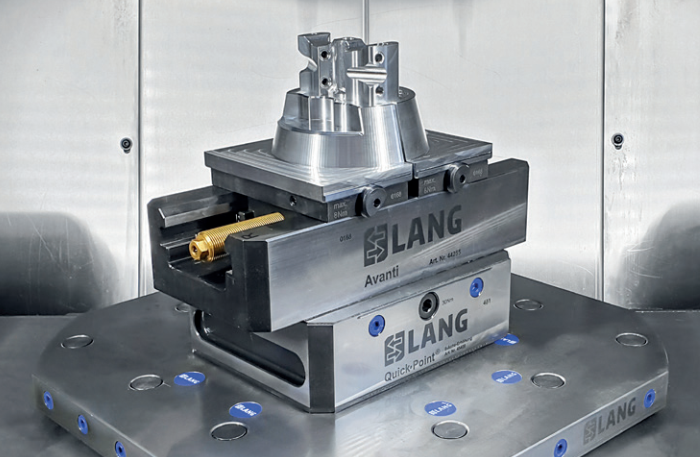

2.1 Makro·Grip®咬合式夾持

特點：  模塊化：緊湊小巧型設計，可選用更短加工刀具

            夾持可靠：小的驅動夾緊力矩實現穩定可靠的夾緊保持力

            操作簡單：輕質結構，符合人體工程學

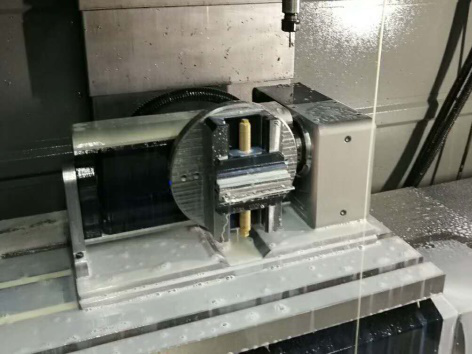

實例：

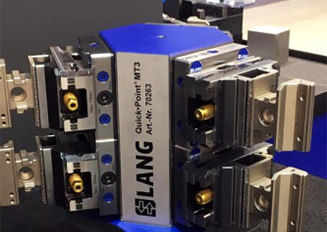

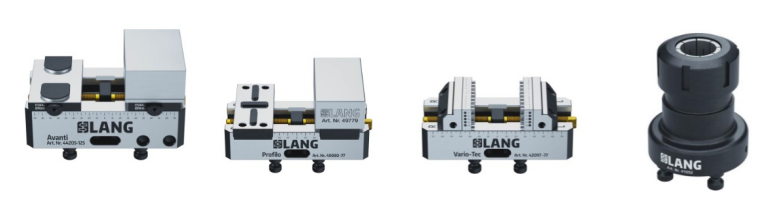

2.2  Conventional  Workholding 型面夾持

特點：  靈活性：同一個虎鉗基座适合安裝所有類型的卡爪

            多功能性：适合幾乎所有銑削加工的零件夾持

            換爪快捷：通過快速換爪實現夾持不同形狀的零件

3    應用實例

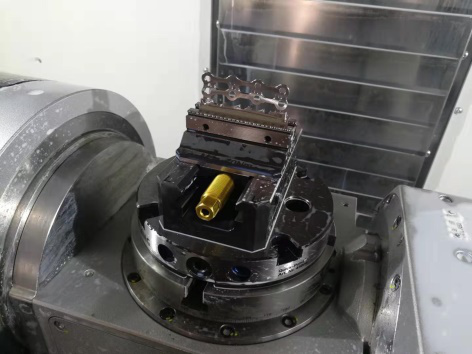

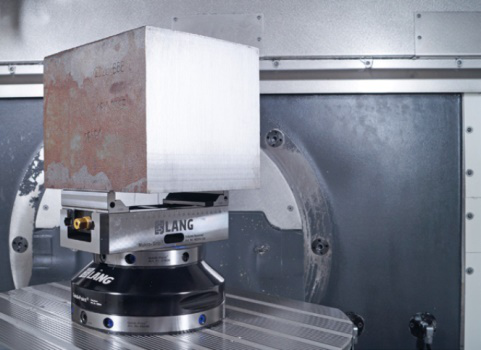

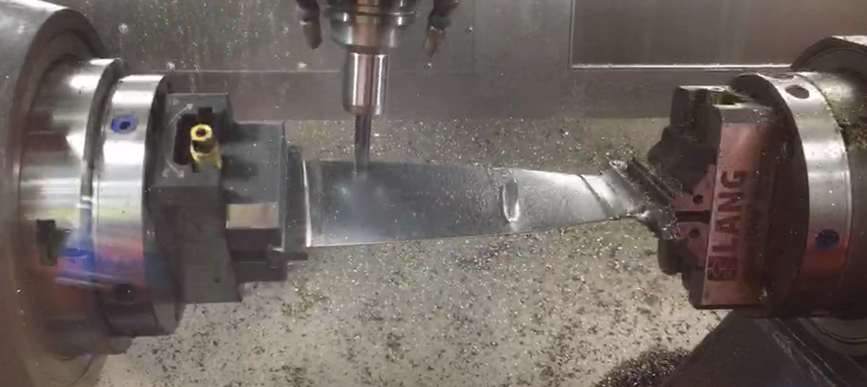

能源動力結構件

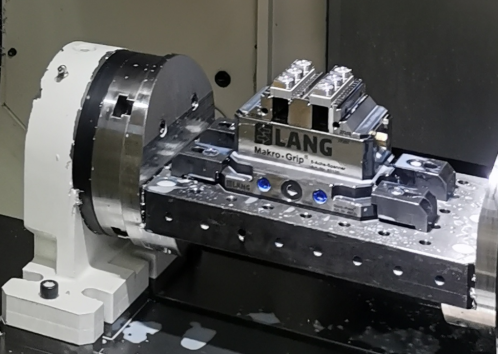

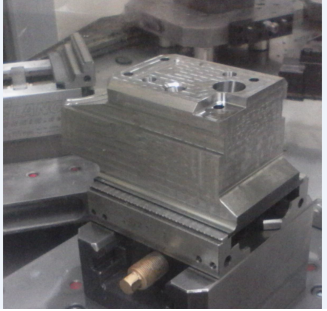

模具鑲塊類零件

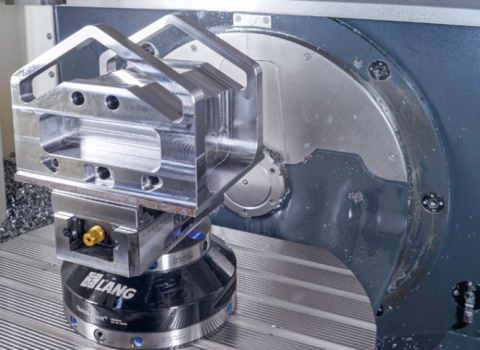

異形零件仿形夾持

已加工零件去工藝柄

圓形零件夾持
