FSB/SB型端面驅動夾具                            FFB/FFBH型端面驅動夾具

                                                    NDG/AND型管狀驅動夾具

FSB/SB型端面驅動夾具

采用浮動定心頂尖及動力驅動銷結構的端面驅動夾具。

NEIDLEIN端面驅動夾具爲機械夾緊系統，通過最大限度傳遞扭矩，可以完成工件整個表面的粗加工和精加工，适用于工件的軟車削和硬車削。

FSB/SB型面驅動夾具由尾架提供動力源，通過浮動定心頂尖将工件定心夾緊，這種方式适用于不同的中心，可以保證端面處基準點恒定。

FSB/SB型端面驅動夾具的優點：

1.  最大限度傳遞扭矩，從而實現較高的材料去除率；

2.  在不同的定心情況下，工件端面的基準點穩定；

3.  振動小，延長驅動裝置及切削刀具的使用壽命；

4.  跳動範圍：0.015 -0.02 mm；

5.  尾架提供夾緊力；

6.  夾緊狀态下中心銷固定/基準點固定；

7.  補償驅動裝置可實現工件的理想夾緊；

8.  操作簡單。

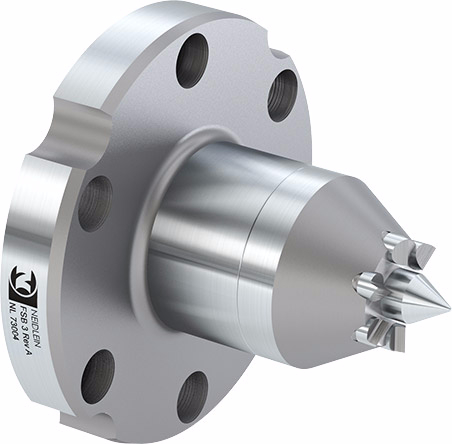

FSB型端面驅動（帶連接法蘭）

FSB型使用法蘭适配器安裝在機床主軸頭上。

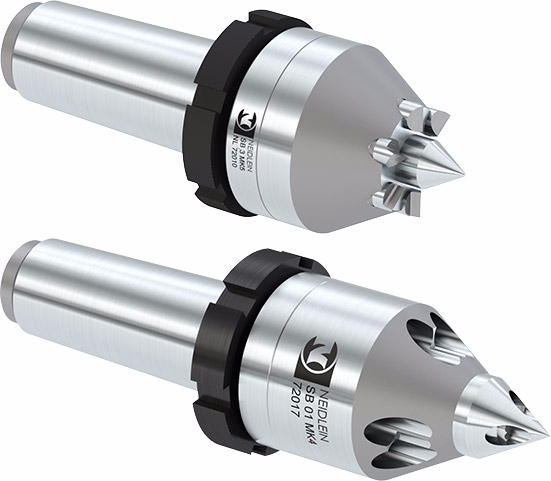

SB型端面驅動（帶MK或圓柱形固定器）

SB型端面驅動帶錐柄和抽出螺母，可快速安裝到機床主軸上。

技術參數

端面驅動夾具

可換附件

動力驅動銷

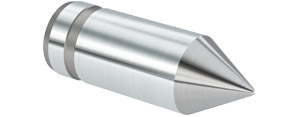

浮動定心頂尖

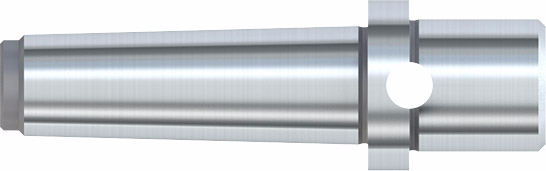

安裝部件

調節法蘭

應用案例

軟車削

FFB/FFBH型端面驅動夾具

采用固定定心頂尖及動力驅動銷結構的高跳動精度的端面驅動夾具。

NEIDLEIN端面驅動夾具是機械夾緊系統，通過最大限度傳遞扭矩，可以實現一次裝夾完成工件整個表面的加工，适用于工件的軟車削和硬車削。

FFB / FFBH型面驅動夾具由機床主軸側面以及尾架側面提供動力源，工件由固定中心頂尖定心，可以實現非常高的跳動精度。

優點：

1.  最大限度傳遞扭矩，從而實現較高的材料去除率；

2.   基準點位于工件中心，确保長度測量恒定；

3.   振動小，延長驅動裝置及切削刀具的使用壽命；

4.   跳動範圍：0.002-0.01 mm；

5.   尾架提供夾緊力；

6.   夾持點固定；

7.   補償動力驅動裝置可實現工件的理想夾緊；

8.   操作簡單。

FFB型端面驅動夾具（帶連接法蘭）

FFB型端面驅動夾具通過可調連接法蘭安裝于機床主軸頭上，跳動值可通過調節達到所需的合适範圍。

FFBH型端面驅動夾具（帶連接法蘭）

FFBH型端面驅動夾具通過法蘭适配器安裝于機床主軸頭上，跳動值可通過調節達到所需的合适範圍。

技術參數

端面驅動夾具

可換附件

動力驅動銷

固定定心頂尖

安裝部件

調節法蘭

應用案例

軟車削、硬車削、磨削

NDG/AND型管件驅動夾具

NEIDLEIN管件驅動夾具通過一次裝夾及最大限度傳遞扭矩，可以完成管狀工件整個外表面的加工。通過管件驅動夾具，可以覆蓋較大的夾持範圍。

NDG/AND管件驅動夾具優點

1．最大限度傳遞扭矩，從而實現較高的材料去除率；

2．驅動機構使用壽命長；

3．管狀工件夾持範圍（大）：孔徑Æ2-Æ1 50 mm；

4．有效節省管狀工件外表面加工時間；

5．操作簡單。

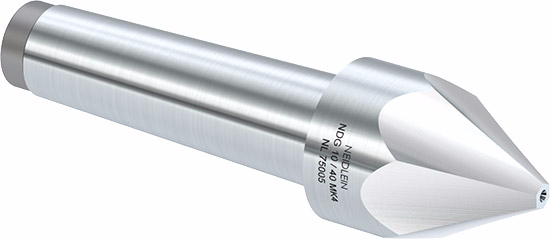

NDG型管件驅動夾具

NDG型管件驅動夾具帶有錐柄可直接安裝于機床主軸上。

AND型管件驅動夾具

AND型管件驅動夾具的中心驅動錐機構可更換

技術參數

管件驅動夾具

可換附件

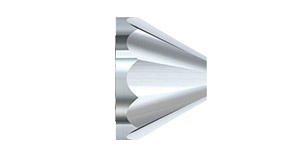

中心驅動錐體

應用案例

車削
