FSP/FSPB/SP型端面驅動夾具                              FFP型端面驅動夾具

FSP/FSPB/SP型端面驅動夾具

采用浮動定心頂尖及動力驅動盤結構的端面驅動夾具

通過一次裝夾及最大限度傳遞扭矩，可以完成工件整個表面的粗加工和精加工。

帶有動力驅動盤的FSP / FSPB型端面驅動夾具是機械夾緊系統，适用于軟切削及重型切削，在應用中，它們具有很高的靈活性高穩健性。

這些端面驅動夾具由尾架提供動力源，通過浮動定心頂尖将工件定心夾緊，這種方式适用于不同的中心，可以保證端面處基準點恒定。

FSP/FSPB/SP型端面驅動夾具的優點

1.  最大限度傳遞扭矩，從而實現較高的材料去除率；

2.  在不同的定心情況下，工件端面的基準點穩定；

3.  浮動動力驅動盤适用于端面不平的工件；

4.  應用靈活性強，夾緊直徑範圍廣；

5.  夾緊狀态下中心頂尖固定»可實現定點夾持；

6.  跳動範圍：0.015-0.02 mm；

7.  彈簧力可調（根據工件重量）；

8.  動力驅動盤和中心頂尖更換快速，換型成本低

9.  與工件接觸的部件更換高效、經濟（可更換的硬質合金刀片）

FSP型端面驅動夾具（帶螺紋緊固式連接法蘭）

FSP型端面驅動夾具通過連接法蘭和螺釘安裝于機床主軸頭上。

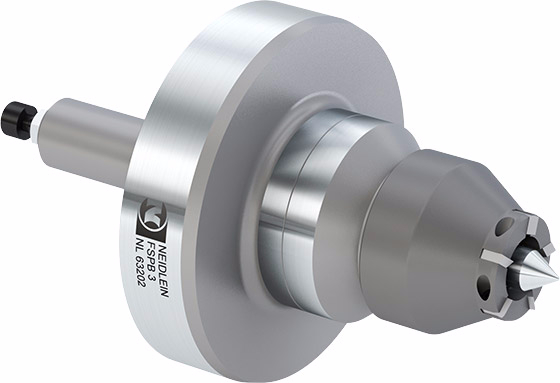

FSPB型端面驅動夾具（帶卡盤夾緊式連接法蘭）

FSPB型端面驅動夾具通過卡盤軟爪直接夾持安裝于機床主軸上。

SP型端面驅動夾具（帶錐柄）

SP型端面驅動夾具通過錐柄直接安裝到機床主軸上。

技術參數

FSP/FSPB型端面驅動夾具

SP型端面驅動夾具

可換附件

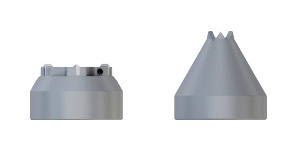

動力驅動盤

固定定心頂尖

安裝部件

調節法蘭

應用案例

車削

FFP型端面驅動夾具

采用固定定心頂尖及動力驅動盤結構的高跳動精度的端面驅動夾具。

通過一次裝夾及最大限度傳遞扭矩，可以完成工件整個表面的粗加工和精加工。

帶有動力驅動盤的FFP型端面驅動夾具是機械夾緊系統，适用于軟車削、硬車削及磨削。

FFP型面驅動夾具由機床主軸側面及尾架側面提供動力源，工件由固定中心頂尖定心，可以實現非常高的跳動精度。

FFP型端面驅動夾具的優點

1.   最大限度傳遞扭矩，從而實現較高的材料去除率；

2.   基準點位于工件中心，确保長度測量恒定；

3.   浮動動力驅動盤适用于端面不平的工件；

4.   應用靈活性強，夾緊直徑範圍廣；

5.   跳動範圍：0.005-0.015 mm；

6.   動力驅動盤和中心頂尖更換快速，換型成本低

7.   與工件接觸的部件更換高效、經濟（可更換的硬質合金刀片）

FFP型端面驅動夾具（帶螺紋緊固式連接法蘭）

FFPV型端面驅動夾具面驅動器FFPV設計用于直接安裝到(DIN 702-1 [55028] )主軸頭上。

技術參數

端面驅動夾具

可換附件

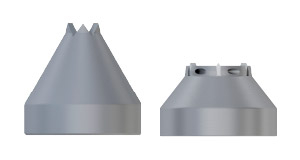

動力驅動盤

固定定心頂尖

應用案例

軟車削、硬車削、磨削
